Решения “под заказчика”

Приводы шкафного исполнения ACS800-07 до 2800 кВтПривод шкафного исполнения ACS800-07 смонтирован в прочном шкафу, рассчитанном на эксплуатацию в тяжелых производственных условиях.

Привод ACS800-07 имеет большое разнообразие стандартных конфигураций, рассчитанных на выполнение различных эксплуатационных требований – от применения сетевых контакторов до защиты от несанкционированного пуска двигателя. В качестве опции возможен заказ привода, обеспечивающего термозащиту двигателя в соответствии с требованиями сертфикации по ATEX, обеспечивающую аварийное отключение взрывозащищенных двигателей, эксплуатирующихся во взрывоопасной средах.

Если для решения Вашей задачи требуется что-либо еще, инжиниринговые подразделения компании AББ могут добавить к стандартному изделию специальное оборудование, например дополнительный шкаф для Вашего специального оборудования, чтобы обеспечить точное соответствие привода требованиям конкретной задачи.

Концепция интеллектуального модуля

Основой приводов мощностью до 560 кВт является малогабаритный одиночный модуль, содержащий выпрямитель и инвертор.

Более крупные приводы содержат выкатные выпрямительные и инверторные модули, которые имеют силовые разъёмы, обеспечивающие удобное техническое обслуживание и резервирование за счет использования параллельно соединенных модулей. Если один модуль выходит из строя, то после отключения неисправного модуля привод способен продолжать работать с пониженной мощностью.

Выпрямительный модуль более мощных приводов может работать в 6- или 12-пульсном режиме.

Обширный набор функций

Привод ACS800-07 имеет обширный набор встраиваемого стандартного и дополнительного оборудования. В типовой набор дополнительного оборудования входят модули расширения входов/выходов и модули шин Fieldbus, сетевой контактор, фильтры ЭМС, фильтры синфазных помех и фильтры du/dt (нарастания напряжения) – все это монтируется в одном шкафу.

Особенности конструкции

− Компактная конструкция
− Класс защиты IP21
− Встроенный входной дроссель для фильтрации гармоник
− Фильтры du/dt (типоразмеры nxR8i)
− Фильтры синфазных помех для защиты двигателя
− (типоразмеры nxR8i)
− Главный выключатель с предохранителями (типоразмеры R5-R8)
− Главный выключатель (типоразмеры nxR8i)
− Программируемые входы/выходы
− Входы управления с гальванической развязкой
− Работа по 6- или 12-пульсной схеме выпрямления (типоразмеры nxR8i)
− Вентилятор охлаждения и конденсаторы с длительным сроком службы
− Внутренние гнезда для модулей расширения входов/выходов и интерфейсов шин Fieldbus
− Многоязычная алфавитно-цифровая панель управления с программой «мастер запуска»
− Фильтр ЭМС для 2-х условий эксплуатации, неограниченное распространение, в соответствии со стандартом EN 61800-3 (типоразмеры nxR8i) (категория C3)

Дополнительное оборудование для ACS800-07

− Модули расширения аналоговых и цифровых входов/выходов
− Защита двигателей для взрывоопасных атмосфер (ATEX).
− Тормозной прерыватель и резистор
− Нагреватель шкафа
− Фильтры синфазных помех для защиты двигателя
− (типоразмеры R7-R8)
− Клеммная колодка пользователя
− Фильтры du/dt (типоразмеры R5-R8)
− Устройство контроля замыкания на землю для сети с изолированной нейтралью
− Фильтр ЭМС для 1-х условий эксплуатации, ограниченное распространение, в соответствии со стандартом EN 61800-3 (категория C2)
− Фильтр ЭМС для 2-х условий эксплуатации, неограниченное распространение, в соответствии со стандартом EN 61800-3 (типоразмеры R5-R8) (категория C3)
− Модули шины Fieldbus
− Класс защиты IP22, IP42, IP54 или IP54R
− Сетевой контактор с кнопкой аварийного останова
− Сетевые плавкие предохранители с главным выключателем и отсек с клеммами для подключения питания (типоразмеры nxR8i)
− Морское исполнение
− Выход для подключения вентилятора охлаждения электродвигателя
− Интерфейсный модуль импульсного энкодера
− Безопасное отключение момента
− Ввод и вывод кабелей сверху
− 1 или 2 термисторных реле
− 3, 5 или 8 реле для датчиков Pt100
− Функция аварийного останова категорий 0 или 1
− Конструкция в соответствии со стандартами UL или CSA

Плюс специализированное дополнительное оборудование, которое может быть изготовлено инжиниринговыми подразделениями компании АББ.

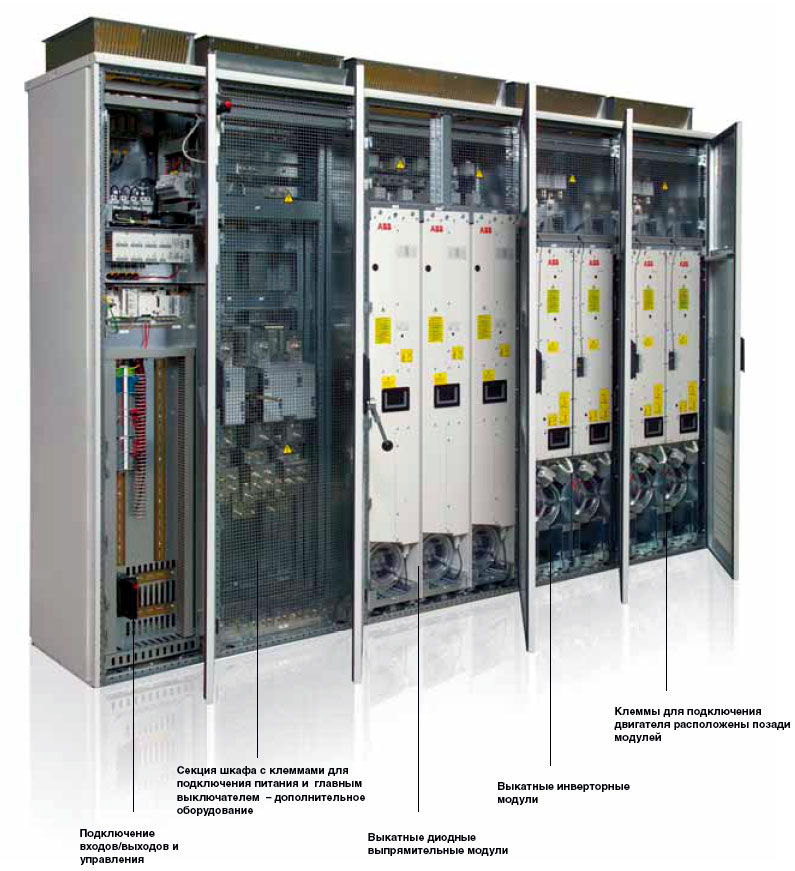

Привод ACS800-07-2320-7, 1900 кВт

Выпрямительные и инверторные модули приводов типоразмеров nxR8i снабжены колесами, что ускоряет и упрощает техническое обслуживание.

Привод ACS800-07-2320-7, 1900 кВт
